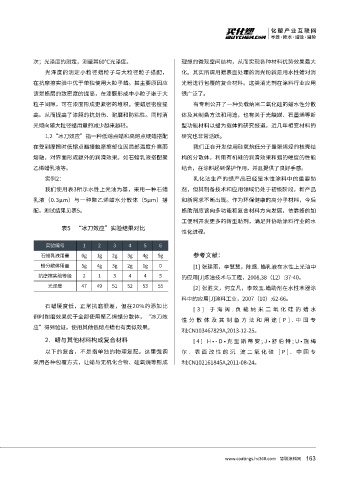

Page 165 - 2020涂料产业研究报告

次；光泽度的测定，测量其60℃光泽度。 理想的微观空间结构，从而实现各种材料优势效果最大
光泽度的测定小粒径蜡粒子与大粒径粒子搭配， 化。其实所谓用蜡表面处理的消光粉就是用水性蜡对消
在抗摩擦实验中优于单独使用大粒子蜡。其主要原因应 光粉进行包覆的复合材料。这类消光剂在涂料行业应用
该是蜡层的致密度的提高，在漆膜形成中小粒子嵌于大 很广泛了。

粒子间隙，可在漆面形成更紧密的堆积，使蜡层密度提 有专利公开了一种负载纳米二氧化硅的蜡水性分散
高。从而提高了漆膜的抗划伤、耐磨和防粘性。同时消 体及其制备方法和用途，也有关于光触媒、石墨烯等新
光倾向随大粒径蜡用量的减少越来越轻。 型功能材料以蜡为载体的研究报道。近几年相变材料的
1.2“冰刀效应”指一种低熔点蜡和高熔点硬蜡搭配 研究也非常活跃。

在受到摩擦时低熔点蜡接触摩擦部位因局部温度升高而 我们正在开发使用硅氧烷低分子量聚烯烃的核壳结
熔融，对界面形成额外的润滑效果。如石蜡乳液搭配聚 构的分散体，利用有机硅的润滑效果和蜡的硬度的性能
乙烯蜡乳液等。 结合，在涂料起到保护作用，并且提供了良好手感。
实例2： 乳化法生产的蜡产品已经是水性涂料中的重要助

我们使用表3所示水性上光油为基，采用一种石蜡 剂，但其制备技术和应用领域仍处于初级阶段，新产品
乳液（0.3μm）与一种聚乙烯蜡水分散体（5μm）搭 和新需求不断出现。作为环保健康的高分子材料，今后
配，测试结果见表5。 蜡助剂应该向多功能和复合材料方向发展，依靠蜡的加
工便利开发更多的新型助剂，满足并协助涂料行业的水
表5 “冰刀效应”实验结果对比
性化进程。
实验编号 1 2 3 4 5 6

石蜡乳液用量 0g 1g 2g 3g 4g 5g 参考文献：
蜡分散体用量 5g 4g 3g 2g 1g 0 [1] 张建雨，李慧慧，陈盛. 蜡乳液在水性上光油中
抗摩擦实验等级 2 1 3 4 4 5
的应用[J]炼油技术与工程，2008,38（12）:37-40。
光泽度 47 49 51 52 53 55
[2] 张胜文，何立凡，李效玉.蜡助剂在水性木器涂
料中的应用[J]涂料工业，2007（10）:62-66。
石蜡硬度低，正常抗磨很差，但在20%的添加比
[3] 于海阔.负载纳米二氧化硅的蜡水
例时耐磨效果优于全部使用聚乙烯蜡分散体，“冰刀效
性分散体及其制备方法和用途[P].中国专
应”得到验证。使用其他低熔点蜡也有类似效果。
利:CN103467829A,2013-12-25。
2. 蜡与其他材料构成复合材料 [4] H•-D•克里斯蒂安;J•舒伯特;U•施梅

以下的复合，不是指单独的物理复配。这里强调 尔. 表面改性的沉 淀二氧化硅 [P]. 中国专
采用各种包覆方式，让蜡与无机化合物、硅氧烷等形成 利:CN102161845A,2011-08-24。

163
www.coatings.hc360.com 慧聪涂料网
