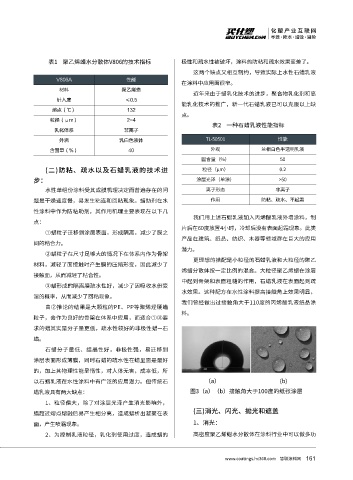

Page 163 - 2020涂料产业研究报告

表1 聚乙烯蜡水分散体V806的技术指标 极性和疏水性被破坏，涂料的防粘和疏水效果变差了。
这两个缺点又相互制约，导致实际上水性石蜡乳液
V806A 性能
在涂料中应用面很窄。
材料 聚乙烯蜡
近年来由于蜡乳化技术的进步，聚合物乳化剂和高
针入度 ≤0.5
能乳化技术的推广，新一代石蜡乳液已可以克服以上缺
熔点（℃） 132
点。
粒径（μm） 2-4
表2 一种石蜡乳液性能指标
乳化体系 非离子
外观 乳白色液体 TL-50501 性能
含固量（％） 40 外观 兰相白色半透明乳液
固含量（%） 50
(二)防粘、疏水以及石蜡乳液的技术进 粒径（μm） 0.2

步： 涂层光泽（单涂） >50
水性单组份涂料受其成膜机理决定而普遍存在的问 离子形态 非离子
题是干燥速度慢，易发生粘连和回粘现象。蜡助剂在水 作用 防粘、疏水、不起霜
性涂料中作为防粘助剂，其作用机理主要表现在以下几
我们用上述石蜡乳液加入丙烯酸乳液外墙涂料，制
点：
片后在60度放置4小时，冷却后没有表面起霜现象。此类
①蜡粒子迁移到涂层表面，形成隔离，减少了膜之
产品在建筑、纸品、纺织、木器等领域存在巨大的应用
间的粘合力。
潜力。
②蜡粒子在尺寸足够大的情况下在体系内作为骨架
更理想的搭配是小粒径的石蜡乳液和大粒径的聚乙
材料，减轻了面接触时产生膜的压缩形变，因此减少了
烯蜡分散体按一定比例的混合。大粒径聚乙烯蜡在涂层
接触面，从而减轻了粘合性。
中起到骨架和表面粗糙的作用，石蜡乳液在表面起到疏
③蜡形成的隔离膜疏水性好，减少了因吸收水份变
水效果。这种配方在水性涂料提高接触角上效果明显，
湿的概率，从而减少了回粘现象。
我们曾经做出过接触角大于110度的丙烯酸乳液纸品涂
由②推论的结果是大颗粒的PE、PP等聚烯烃硬蜡
料。
粒子，会作为良好的骨架在体系中应用，而适合①③要
求的蜡其实是分子量更低，疏水性较好的非极性蜡—石
蜡。
石蜡分子量低、结晶性好，非极性强，易迁移到

涂层表面形成薄膜，同时石蜡的疏水性在蜡里面是最好
的，加上其物理性能呈惰性，对人体无害，成本低，所
以石蜡乳液在水性涂料中有广泛的应用潜力。但传统石 （a） (b)
蜡乳液具有两大缺点： 图3（a）（b）接触角大于100度的纸张涂层
1、粒径偏大，除了对涂层光泽产生消光影响外，
(三)消光、闪光、抛光和遮盖
蜡超过熔点熔融后易产生相分离，造成蜡析出凝聚在表
面，产生喷霜现象。 1、消光：
2、为控制乳液粒径，乳化剂使用过度，造成蜡的 高密度聚乙烯蜡水分散体在涂料行业中可以做多功

161
www.coatings.hc360.com 慧聪涂料网
