Page 169 - 2020涂料产业研究报告

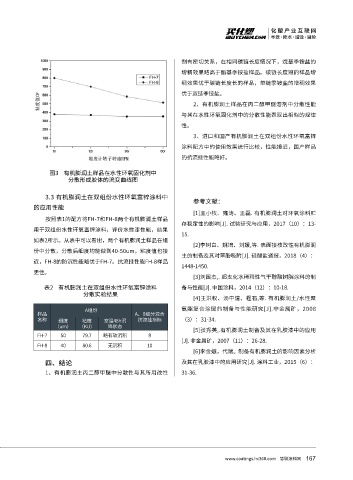

剂有密切关系，在相同碳链长度情况下，烷基季铵盐的
增稠效果略高于酯基季铵盐样品。碳链长度短的样品增
稠效果优于碳链长度长的样品，单链季铵盐的增稠效果
优于双链季铵盐。

2、有机膨润土样品在丙二醇甲醚溶剂中分散性能
与其在水性环氧固化剂中的分散性能表现出相似的规律
性。
3、进口和国产有机膨润土在双组份水性环氧富锌

涂料配方中的使用效果进行比较，性能接近，国产样品
的抗流挂性能略好。

图3 有机膨润土样品在水性环氧固化剂中
分散形成胶体的流变曲线图

3.3 有机膨润土在双组份水性环氧富锌涂料中
参考文献：
的应用性能
[1]王小牧、雍涛、王磊. 有机膨润土对环氧涂料贮
按照表1的配方将FH-7和FH-8两个有机膨润土样品
存稳定性的影响[J]. 试验研究与应用，2017（10）：13-
用于双组份水性环氧富锌涂料，评价水性漆性能，结果
15.
如表2所示。从表中可以看出，两个有机膨润土样品在组
[2]李树白、姚培、刘媛,等. 表面接枝改性有机膨润
份中分散，分散后细度均能做到40-50um，粘度值也接
土的制备及其对苯酚吸附[J]. 硅酸盐通报，2018（4）：
近，FH-8的防沉性能略优于FH-7。抗流挂性能FH-8样品
1448-1450.
更佳。
[3]刘国杰,. 超支化水稀释性气干醇酸树脂涂料的制
表2 有机膨润土在双组份水性环氧富锌涂料 备与性能[J]. 中国涂料，2014（12）：10-18.
分散实验结果
[4]王洪权、汤中道、程石,等. 有机膨润土/水性聚
A组份 氨酯复合涂层的制备与性能研究[J].非金属矿，2008
样品 A、B组分混合
名称 细度 粘度 室温48h沉 抗流挂指标 （3）：31-34.
（um） （KU） 降状态
[5]张秀英,.有机膨润土制备及其在乳胶漆中的应用
FH-7 50 79.7 略有软沉积 8
[J]. 非金属矿，2007（11）：26-28.
FH-8 40 80.6 无沉积 10
[6]李金娥，代斌,. 制备有机膨润土的影响因素分析
四、结论 及其在乳胶漆中的应用研究[J]. 涂料工业，2015（6）：
1、有机膨润土丙二醇甲醚中分散性与其所用改性 31-36.

167
www.coatings.hc360.com 慧聪涂料网
