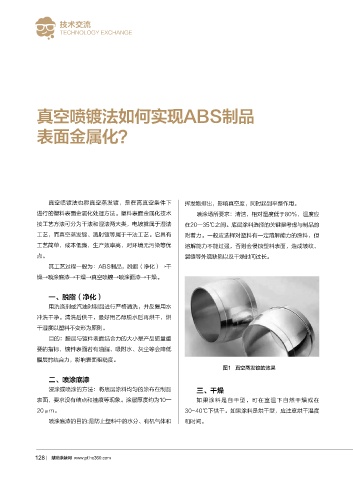

Page 130 - 2019表面处理年鉴

技术交流
TECHNOLOGY EXCHANGE

真空喷镀法如何实现ABS制品

表面金属化？

真空喷镀法也称真空蒸发镀，是在高真空条件下 挥发物排出，影响真空度，同时起到平整作用。
进行的塑料表面金属化处理方法。塑料表面金属化技术 喷涂场所要求：清洁，相对湿度低于80%，温度应
按工艺方法可分为干法和湿法两大类，电镀就属于湿法 在20一35℃之间。底层涂料选择的关键是考虑与制品的

工艺，而真空蒸发镀、溅射镀等属于干法工艺。它具有 附着力。一般应选择对塑料有一定溶解能力的涂料，但
工艺简单，成本低廉，生产效率高，对环境无污染等优 溶解能力不能过强，否则会侵蚀塑料表面，造成皱纹、
点。 裂缝等外观缺陷以及干燥时间过长。
其工艺过程一般为：ABS制品，脱脂（净化）→干

燥→喷涂底漆→干燥→真空喷镀→喷涂面漆→干燥。

一、脱脂（净化）
用洗涤剂或汽油对制品进行严格清洗，并反复用水
冲洗干净。清洗后供干，最好用乙醇脱水后再烘干，烘
干湿度以塑料不变形为原则。

目的：膜层与镀件表面结合力的大小是产品质量重
要的指标，镀件表面若有油脂、吸附水、灰尘等会降低
膜层的结合力，影响表面粗糙度。
图1 真空蒸发镀的效果
二、喷涂底漆
浸涂或喷涂的方法：将底层涂料均匀的涂布在制品 三、干燥

表面，要求没有结点和挂痕等现象。涂层厚度约为10一 如果涂料是自干型，可在室温下自然干燥或在
20μm。 30~40℃下供干。如果涂料是烘干型，应注意烘干温度
喷涂底漆的目的:是防止塑料中的水分、有机气体和 和时间。.

慧聪涂装网 www.pf.hc360.com
