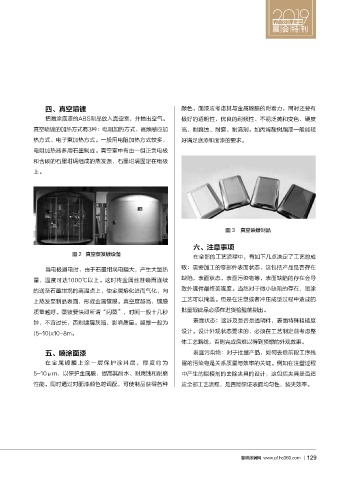

Page 131 - 2019表面处理年鉴

展 会 特 刊

四、真空喷镀 颜色。面漆应考虑其与金属镀膜的附着力，同时还要有
把喷涂底漆的ABS制品放入真空室，并抽出空气。 极好的透明性、优良的耐候性、不易泛黄和变色、硬度
真空喷镀的加热方式有3种：电阻加热方式、高频感应加 高、耐腐蚀、耐磨、耐溶剂。如丙烯酸树脂漆一般能较

热方式、电子束加热方式。一般用电阻加热方式较多， 好满足底漆和面漆的要求。
电阻加热器多用石墨制成。真空室中有由一组正负电极
和含碳的石墨坩埚组成的蒸发源，石墨坩埚固定在电极

上。

图 3 真空喷镀制品

六、注意事项
图 2 真空蒸发镀设备 在全部的工艺流程中，有如下几点决定了工艺的成

当电极通电时，由于石墨坩埚电阻大，产生大量热 败：需要加工的零部件表面状态，这包括产品是否存在
量，温度可达1000℃以上。这时将金属丝准确而连续 缺陷，表面状态，表面污染物等，表面缺陷的存在会导
的送至石墨坩埚的高温点上，使金属熔化进而气化，向 致外观件最终美观度。当然对于微小缺陷的存在，喷涂

上蒸发至制品表面，形成金属镀膜。真空度越高，镀膜 工艺可以掩盖。但是在注塑或者冲压成型过程中造成的
质量越好。蒸镀要快即所谓“闪蒸”，时间一般十几秒 批量瑕疵品必须在进货检验前剔出。
钟，不宜过长，否则镀层灰暗，影响质量。膜厚一般为 表面状态：这涉及是否是透明件，表面特殊粗糙度

(5~10)x10-8m。 设计。设计外观状态要求的，必须在工艺制定前考虑整
体工艺路线，否则完成后难以得到预想的外观效果。

五、喷涂面漆 表面污染物：对于批量产品，如何去除前段工序残
在 金 属 镀 膜 上 涂 一 层 保 护 涂 料 层 ， 厚 度 约 为 留的污染物是关系质量与效率的关键。例如在注塑过程
5~10μm，以保护金属膜，提高其耐水、耐腐蚀和耐磨 中产生的脱模剂的去除夹具的设计，这包括夹具是否适
性能。同时通过对面漆颜色的调配，可使制品获得各种 应全部工艺流程，是否能保证表面均匀性，装夹效率。

慧聪涂装网 www.pf.hc360.com
