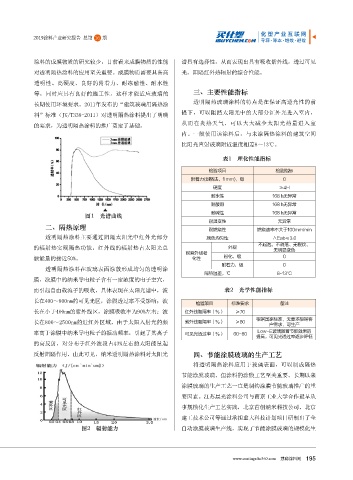

Page 197 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

涂料的成膜物质的研究较少，目前看来成膜物质的性能 谱具有选择性，从而表现出具有吸收紫外线，透过可见

对透明隔热涂料的应用至关重要。成膜物质需要具备高 光，阻隔红外热辐射的综合性能。
透明性、高硬度、良好的附着力、耐冻融性、耐水性
等，同时应具有良好的施工性，这样才能适应玻璃的 三、主要性能指标
长期使用环境要求。2011年发布的“建筑玻璃用隔热涂 透明隔热玻璃涂料的特点是在保证高透光性的前

料”标准（JG/T338-2011）对透明隔热涂料提出了明确 提下，可以阻挡太阳光中的大部分红外光进入室内，
的要求，为透明隔热涂料的推广奠定了基础。 从而在炎热天气，可以大大减少太阳光热量进入室
内。一般使用该涂料后，与未涂隔热涂料的建筑空间
比阳光直射玻璃附近温度相差8～13℃。
表1 理化性能指标

检验项目 检测指标
附着力(划格法，1.mm)，级 0
硬度 ≥4H
耐水性 168.h无异常
耐酸雨 168.h无异常

图1 光谱曲线 耐碱性 168.h无异常
耐温变性 无异常
二、隔热原理 耐燃烧性 燃烧速率不大于100mm/min
透明隔热涂料主要通过阻隔太阳光中红外光部分 颜色均匀性 △Eab≤3.0
不起泡、不剥落、无裂纹、
的辐射热实现隔热功能。红外线的辐射热占太阳光总 外观 无明显变色
耐紫外线老
额能量的接近50%。 化性 粉化，级 0
附着力，级 0
透明隔热涂料在玻璃表面涂敷形成均匀的透明涂
隔热温差，℃ 8~13˚C
膜，涂膜中的纳米导电粒子含有一定浓度的电子空穴，
而引起自由载流子的吸收，具体表现在太阳光谱中，波 表2 光学性能指标

长在400～800nm的可见光区，涂膜透过率不受影响；波 检验项目 标准要求 备注
长在小于400nm的紫外线区，涂膜吸收率为90%左右；波 红外线阻隔率（%） ≥70
根据国家标准，无要求根据客
长在800～2500nm的近红外区域，由于太阳入射光的频 紫外线阻隔率（%） ≥60 户需求，可生产
率高于涂膜中纳米导电粒子的振动频率，引起了其离子 可见光透过率（%） 60-80 Low-E玻璃随着节能效果的
提高，可见光透过率逐步降低
的高反射，对分布于红外波段占43%左右的太阳能量起
反射阻隔作用。由此可见，纳米透明隔热涂料对太阳光 四、节能涂膜玻璃的生产工艺
将透明隔热涂料应用于玻璃表面，可以制成隔热
节能涂膜玻璃。但涂料的涂膜工艺至关重要。长期以来

涂膜玻璃的生产工艺一直是制约涂膜节能玻璃推广的重
要因素。江苏晨光涂料公司与南京工业大学合作最早从
事规模化生产工艺实践，北京首创纳米科技公司、北京
建工技术公司等通过承担重大科技计划项目研制出了全
图2 辐射能力 自动涂膜玻璃生产线，实现了节能涂膜玻璃的规模化生

www.coatings.hc360.com 慧聪涂料网
