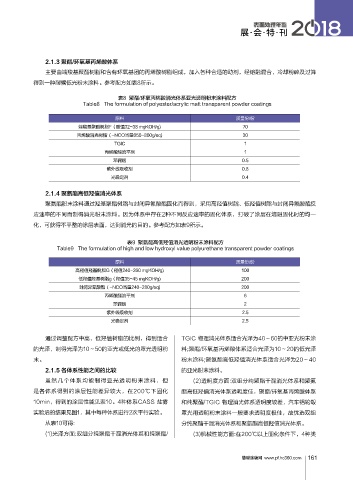

Page 163 - 2018表面处理年鉴
P. 163
展·会·特·刊
2.1.3 聚酯/环氧基丙烯酸体系
主要由端羧基聚酯树脂和含有环氧基团的丙烯酸树脂组成，加入各种合适的助剂，经熔融混合，冷却粉碎及过筛
得到一种耐候低光粉末涂料。参考配方如表8所示。
表8 聚酯/环氧丙烯酸消光体系亚光透明粉末涂料配方
Table8 The formulation of polyester/acrylic matt transparent powder coatings
原料 质量份/份
端羧基聚酯树脂F（酸值32-38 mgKOH/g) 70
丙烯酸消光树脂（-NCO当量650-800g/eq) 30
TGIC 1
丙烯酸酯流平剂 1
苯偶姻 0.5
紫外线吸收剂 0.8
光稳定剂 0.4
2.1.4 聚氨酯高低羟值消光体系
聚氨酯粉末涂料通过羟基聚酯树脂与封闭异氰酸酯固化而得到，采用高羟值树脂、低羟值树脂与封闭异氰酸酯反
应速率的不同而制得消光粉末涂料。因为体系中存在2种不同反应速率的固化体系，打破了涂层在熔融固化时的均一
化，可获得不平整的涂层表面，达到消光的目的。参考配方如表9所示。
表9 聚氨酯高低羟值消光透明粉末涂料配方
Table9 The formulation of high and low hydroxyl value polyurethane transparent powder coatings
原料 质量份/份
高羟值羟基树脂G（羟值240-260 mgKOH/g) 100
低羟值羟基树脂g（羟值35-45 mgKOH/g) 200
封闭异氰酸酯（-NCO当量240-280g/eq) 200
丙烯酸酯流平剂 6
苯偶姻 2
紫外线吸收剂 2.5
光稳定剂 2.5
通过调整配方中高、低羟值树脂的比例，得到适合 TGIC.物理消光体系适合光泽为40～60的中亚光粉末涂
的光泽，制得光泽为10～50的亚光或低光的罩光透明粉 料;聚酯/环氧基丙烯酸体系适合光泽为10～20的低光泽
末。 粉末涂料;聚氨酯高低羟值消光体系适合光泽为20～40
2.1.5 各体系性能之间的比较 的亚光粉末涂料。
虽然几个体系均能制得亚光透明粉末涂料，但 (2)透明度方面:双组分纯聚酯干混消光体系和聚氨
是各体系得到的涂层性能差异较大，在200℃下固化 酯高低羟值消光体系透明度佳，聚酯/环氧基丙烯酸体系
10min，得到的涂层性能见表10。4种体系CASS.盐雾 和纯聚酯/TGIC.物理消光体系透明度较差，汽车铝轮毂
实验后的结果见图1，其中每种体系进行2次平行实验。 罩光用透明粉末涂料一般要求透明度极佳，故优选双组
从表10可得: 分纯聚酯干混消光体系和聚氨酯高低羟值消光体系。
(1)光泽方面:双组分纯聚酯干混消光体系和纯聚酯/ (3)机械性能方面:在200℃以上固化条件下，4种类
慧聪涂装网 www.pf.hc360.com
