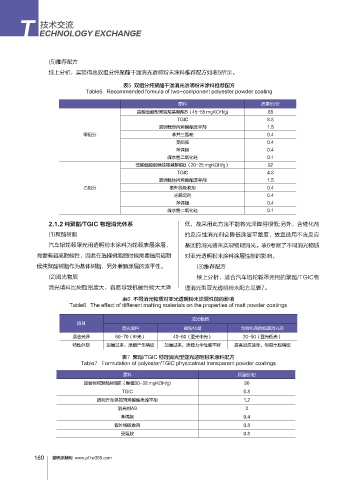

Page 162 - 2018表面处理年鉴
P. 162
T ECHNOLOGY EXCHANGE
技术交流
(5)推荐配方
综上分析，实验得出双组分纯聚酯干混消光透明粉末涂料推荐配方如表5所示。
表5 双组分纯聚酯干混消光透明粉末涂料推荐配方
Table5 Recommended formula of two-component polyester powder coating
原料 质量份/份
高酸值超耐候端羧基聚酯B（45-55 mgKOH/g) 88
TGIC 8.8
透明载体丙烯酸酯流平剂 1.5
甲组分 苯并三氮唑 0.4
受阻胺 0.4
苯偶姻 0.4
疏水性二氧化硅 0.1
低酸值超耐候端羧基聚酯B（20-25 mgKOH/g） 92
TGIC 4.8
透明载体丙烯酸酯流平剂 1.5
乙组分 紫外线吸收剂 0.4
光稳定剂 0.4
苯偶姻 0.4
疏水性二氧化硅 0.1
2.1.2 纯聚酯/TGIC 物理消光体系 低，故采用此方法不能将光泽降得很低;另外，含催化剂
(1)聚酯树脂 的反应性消光剂会降低涂层平整度，故宜选用不含反应
汽车铝轮毂罩光用透明粉末涂料为轮毂表层涂层， 基团的消光蜡来实现物理消光。表6考察了不同消光物质
需要有超高耐候性，因此在选择树脂的时候需要选用超耐 对亚光透明粉末涂料涂层性能的影响。
候纯聚酯树脂作为基体树脂，另外兼顾涂层的流平性。 (3)推荐配方
(2)消光物质 综上分析，适合汽车铝轮毂罩光用的聚酯/TGIC物
消光填料比树脂密度大，容易导致机械性能大大降 理消光型亚光透明粉末配方见表7。
表6 不同消光物质对亚光透明粉末涂层性能的影响
Table6 The effect of different matting materials on the properties of matt powder coatings
消光物质
项目
消光填料 微粉化蜡 含催化剂的蜡基消光剂
适合光泽 50-70（中光） 40-60（亚光中光） 20-50（亚光低光）
特性外观 加量过多，涂膜产生橘皮 加量过多，涂膜力学性能不好 提高反应速率，但易出现橘皮
表7 聚酯/TGIC 特理消光型亚光透明粉末涂料配方
Table7 Formulation of polyester/TGIC physicalmat transparent powder coatings
原料 质量份/份
超耐候纯聚酯树脂E（酸值30-38 mgKOH/g) 90
TGIC 6.8
透明开车体的丙烯酸酯类流平剂 1.2
消光剂A9 3
苯偶姻 0.4
紫外线吸收剂 0.8
受阻胺 0.8
0 慧聪涂装网 www.pf.hc360.com
