Page 158 - 2018表面处理年鉴

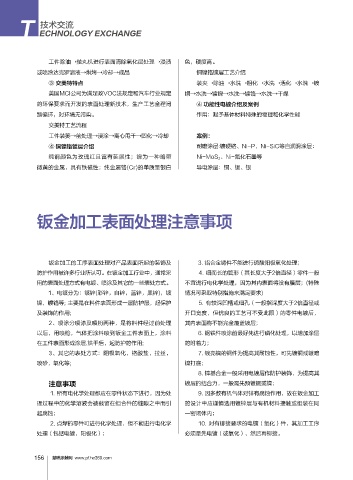

P. 158
T ECHNOLOGY EXCHANGE
技术交流
工件除油→抛丸机进行表面清除氧化层处理→浸渍 色，硬度高。
或喷涂达克罗溶液→烘烤→冷却→成品 铜镍铬镀层工艺介绍
③ 交美特特点 装夹→除油→水洗→粗化→水洗→活化→水洗→镀
美国MCI公司为满足政VOC法规定和汽车行业规定 铜→水洗→镀镍→水洗→镀铬→水洗→干燥
的环保要求而开发的表面处理新技术，生产工艺全程闭 ④ 功能性电镀介绍及案例
路循环，对环境无污染。 作用：赋予基体材料特殊的物理和化学性能
交美特工艺流程
工件装篓→前处理→浸涂→离心甩干→固化→冷却 案例：
④ 铜镍铬镀层介绍 耐磨涂层:镀硬铬、Ni-P，Ni-SiC等自润滑涂层：
纯铜颜色为玫瑰红且富有延展性；镍为一种略带 Ni-MoS 2 、Ni-氟化石墨等
微黄的金属，具有铁磁性；纯金属铬(Cr)的单质呈银白 导电涂层：铜、锡、银
钣金加工表面处理注意事项
钣金加工的工序表面处理对产品表面所起的装饰及 .3..铝合金铸件不能进行硫酸阳极氧化处理；
防护作用被许多行业所认可。在钣金加工行业中，通常采 .4..细而长的管形（其长度大于2倍直径）零件一般
用的表面处理方式有电镀、喷涂及其它的一些表处方式。 不宜进行电化学处理，因为其内表面将没有膜层；(特殊
1、电镀分为：镀锌(彩锌，白锌，蓝锌，黑锌)，镀 情况可采取特别措施来满足要求).
镍，镀铬等;.主要是在料件表面形成一层防护层，起保护 .5..有较深凹槽或细孔（一般指深度大于2倍直径或
及装饰的作用; 开口宽度，但优良的工艺可不受此限）的零件电镀后，
2、喷涂分喷漆及喷粉两种，是将料件经过前处理 其内表面将不能完全覆盖镀层；
以后，用喷枪，气体把涂料喷到钣金工件表面上，涂料 .6..钢铁件喷涂前最好先进行磷化处理，以增加涂层
在工件表面形成涂层.烘干后，起防护的作用;. 的附着力；
3、其它的表处方式：阳极氧化，铬酸盐，拉丝， .7..镀亮镍的钢件为提高其耐蚀性，可先镀铜或镀暗
喷砂，氧化等;. 镍打底；
.8..锌基合金一般采用电镀层作防护装饰，为提高其
注意事项 镀层的结合力，一般需先预镀铜或镍；
.1..所有电化学处理都应在零件状态下进行，因为处 .9..因多数有机气体对锌有腐蚀作用，故在钣金加工
理过程中的化学溶液会被截留在组合件的缝隙之中而引 的设计中应谨慎选用镀锌层与有机材料接触或组装在同
起腐蚀； 一密闭体内；
.2..点焊的零件可进行化学处理，但不能进行电化学 .10..对有铆接要求的电镀（氧化）件，其加工工序
处理（包括电镀、阳极化）； 必须是先电镀（或氧化）、然后再铆接。
慧聪涂装网 www.pf.hc360.com
