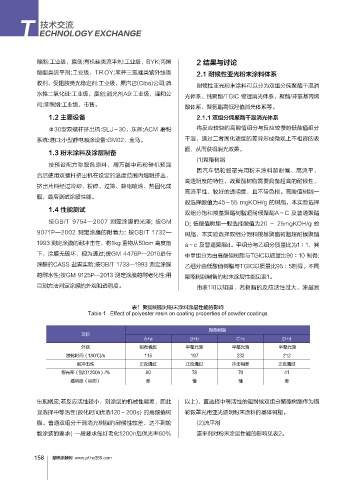

Page 160 - 2018表面处理年鉴

T ECHNOLOGY EXCHANGE
技术交流

酸酯:工业级，赢创;有机硅类流平剂:工业级，BYK;丙烯 2 结果与讨论

酸酯类流平剂:工业级，TＲOY;苯并三氮唑类紫外线吸 2.1 耐候性亚光粉末涂料体系
收剂、受阻胺类光稳定剂:工业级，原汽巴(Ciba)公司;疏 耐候性亚光粉末涂料可以分为双组分纯聚酯干混消
水性二氧化硅:工业级，赢创;消光剂A9:工业级，泽和公 光体系、纯聚酯/TGIC.物理消光体系、聚酯/环氧基丙烯
司;苯偶姻:工业级，市售。 酸体系、聚氨酯高低羟值消光体系等。

1.2 主要设备 2.1.1 双组分纯聚酯干混消光体系

Φ30型双螺杆挤出机:SLJ－30，东辉;ACM.磨粉 将反应较快的高酸值组分与反应较慢的低酸值组分
系统:进口;小型静电喷涂设备:GM02，金马。 干混，通过二者固化速度的差异形成微观上不相容的表
面，从而获得消光效果。
1.3 粉末涂料及涂层制备
(1)聚酯树脂
按预设配方称取各原料，用万能中药粉碎机预混
因汽车铝轮毂罩光用粉末涂料超耐候、高流平、
合后使用双螺杆挤出机在设定的温度范围内熔融挤出，
高透明度的特性，故聚酯树脂需要具备超高的耐候性、
挤出片料经过冷却、粉碎、过筛、静电喷涂、热固化成
高流平性、较好的透明度，且不带色相。高酸值树脂一
膜，最后测试涂膜性能。
般选择酸值为45～55.mgKOH/g.的树脂，本实验选择
1.4 性能测试
双组分饱和羧基聚酯树脂超耐候聚酯A～C.及普通聚酯
按GB/T. 9754—2007. 测定涂膜的光泽;. 按GM. D;.低酸值树脂一般选择酸值为20.～.25mgKOH/g.的
9071P—2002.测定涂膜的附着力;.按GB/T.1732— 树脂，本实验选择双组分饱和羧基聚酯树脂超耐候聚酯
1993.测定涂膜的耐冲击性，将1kg.重物从50cm.高度落 a～c.及普通聚酯d。甲组分与乙组分质量比为1∶1，其

下，涂膜无破坏，视为通过;按GM.4476P—2010进行 中甲组分为由高酸值树脂与TGIC以质量比90∶10.制得;
涂膜的CASS.盐雾实验;按GB/T.1733—1993.测定涂膜 乙组分由低酸值树脂与TGIC以质量比95∶5制得。不同
的耐水性;按GM.9125P—2013.测定涂膜的耐老化性;用 聚酯树脂制备的粉末涂层性能见表1。

目测方法判定涂膜的外观和透明度。 由表1可以知道，若树脂的反应活性过大，涂层易

表1 聚酯树脂对粉末涂料涂层性能的影响
Table 1 Effect of polyester resin on coating properties of powder coatings

聚酯树脂
项目
A+a B+b C+c D+d
外观 稍有橘皮 平整光滑 平整光滑 平整光滑
胶化时间（180℃)/s 115 197 232 212
耐冲击性 正反通过 正反通过 冲击稍差 正反通过
保光率（氙灯1200h）/% 80 78 70 41
透明度（目测） 差 佳 佳 差

出现橘皮;若反应活性较小，则涂层的机械性能差，因此 以上)，宜选择中等活性的超耐候双组分聚酯树脂作为铝
宜选择中等活性(胶化时间优选120～200s).的高酸值树 轮毂罩光用亚光透明粉末涂料的基体树脂。
脂。普通双组分干混消光树脂的耐候性较差，达不到轮 (2)流平剂

毂涂装的要求(.一般要求氙灯老化1200h后保光率60% 流平剂对粉末涂层性能的影响见表2。

慧聪涂装网 www.pf.hc360.com
