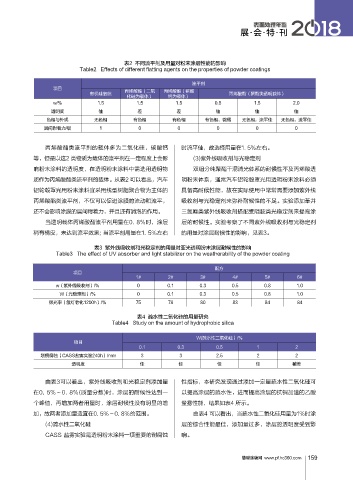

Page 161 - 2018表面处理年鉴

展·会·特·刊

表2 不同流平剂及用量对粉末涂层性能的影响
Table2 Effects of different flatting agents on the properties of powder coatings

流平剂
项目 丙烯酸酯（二氧 丙烯酸酯（碳酸
有机硅氧烷 丙烯酸酯（聚酯类透明载体）
化硅为载体） 钙为载体）
w/% 1.5 1.5 1.5 0.8 1.5 2.0
透明度 佳 差 差 佳 佳 佳
色相与外观 无色相 有色相 有色相 有色相，微橘 无色相，流平佳 无色相，流平佳
层间附着力/级 1 0 0 0 0 0

丙烯酸酯类流平剂的载体多为二氧化硅、碳酸钙 时流平佳，故选择用量在1..5%左右。

等，但是以这2.类物质为载体的流平剂在一定程度上会影 (3)紫外线吸收剂与光稳定剂
响粉末涂料的透明度，在透明粉末涂料中需选用透明物 双组分纯聚酯干混消光体系的耐候性不及丙烯酸透
质作为丙烯酸酯类流平剂的载体。从表2.可以看出，汽车 明粉末体系，通常汽车铝轮毂罩光用透明粉末涂料必须
铝轮毂罩光用粉末涂料宜采用线型树脂聚合物为主体的 具备高耐候性能，故在实际使用中常常需要添加紫外线

丙烯酸酯类流平剂，不仅可以促进涂膜的流动和流平， 吸收剂与光稳定剂来弥补耐候性的不足。实验添加苯并
还不会影响涂膜的层间附着力，并且还有消泡的作用。 三氮唑类紫外线吸收剂搭配受阻胺类光稳定剂来提高涂
当透明载体丙烯酸酯流平剂用量在0..8%时，涂层 层的耐候性。实验考察了不同紫外线吸收剂与光稳定剂
稍有橘皮，未达到流平效果;.当流平剂用量在1..5%左右 的用量对涂层耐候性的影响，见表3。

表3 紫外线吸收剂和光稳定剂的用量对亚光透明汾末涂层耐候性的影响
Table3 The effect of UV absorber and light stabilizer on the weatherability of the powder coating

配方
项目
1# 2# 3# 4# 5# 6#
w（紫外线吸收剂）/% 0 0.1 0.3 0.5 0.8 1.0
W（光稳定剂）/% 0 0.1 0.3 0.5 0.8 1.0
保光率（氙灯老化1200h）/% 75 78 80 83 84 84

表4 疏水性二氧化硅的用量研究
Table4 Study on the amount of hydrophobic silica

W(疏水性二氧化硅）/%
项目
0.1 0.3 0.5 1 2
划痕腐蚀（CASS盐雾实验240h）/mm 3 3 2.5 2 2
透明度 佳 佳 佳 佳 稍差

由表3可以看出，紫外线吸收剂和光稳定剂添加量 性指标，本研究发现通过添加一定量疏水性二氧化硅可
在0..5%～0..8%(质量分数)时，涂层的耐候性达到一 以提高涂层的疏水性，进而提高涂层的抗铜加速的乙酸
个峰值，再增加两者用量时，涂层耐候性没有明显的增 盐雾性能，结果如表4.所示。
加，故两者添加量适宜在0..5%～0..8%的范围。 由表4.可以看出，当疏水性二氧化硅用量为1%时涂

(4)疏水性二氧化硅 层的综合性能最佳，添加量过多，涂层的透明度受到影
CASS.盐雾实验是透明粉末涂料一项重要的耐腐蚀 响。

慧聪涂装网 www.pf.hc360.com
