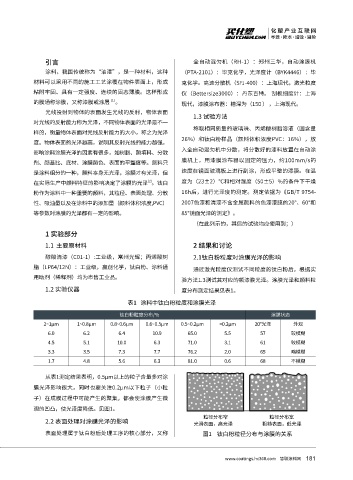

Page 183 - 2020涂料产业研究报告

引言 全自动混匀机（RH-1）：郑州三华，自动涂膜机
涂料，我国传统称为“油漆”，是一种材料，这种 （PTA-2101）：毕克化学，光泽度计（BYK4446）：毕
材料可以采用不同的施工工艺涂覆在物件表面上，形成 克化学。高速分散机（SFJ-400）：上海现代，激光粒度
粘附牢固、具有一定强度、连续的固态薄膜。这样形成 仪（Bettersize3000）：丹东百特。 刮板细度计：上海
[1]
的膜通称涂膜，又称漆膜或涂层 。
现代，漆膜涂布器：槽深为（150 ） ，上海现代。
光线投射到物体的表面发生光线的反射，物体表面
1.3 试验方法
对光线的反射能力称为光泽，不同物体表面的光泽是不一
称取相同质量的玻璃珠、丙烯酸树脂溶液（固含量
样的，衡量物体表面对光线反射能力的大小，称之为光泽
26%）和钛白粉样品（颜料体积浓度PVC：16%），放
度。物体表面的光泽越高，说明其反射光线的能力越强。
入全自动混匀机中分散，将分散好的漆料放置在自动涂
影响涂料涂膜光泽的因素有很多，如树脂、颜填料、分散
膜机上，用漆膜涂布器以固定的压力，约100mm/s的
剂、颜基比、底材、涂膜颜色、表面的平整度等。颜料只
是涂料组分的一种，颜料本身无光泽，涂膜才有光泽，但 速度在镜面玻璃板上进行刮涂，形成平整的漆膜。在温
[2]
在实际生产中颜料特征的影响决定了涂膜的光泽 。钛白 度为（23±2）℃和相对湿度（50±5）%的条件下干燥
粉作为涂料中一种重要的颜料，其粒径、表面处理、分散 16h后，进行光泽度的测定。测定依据为《GB/T 9754-
性、吸油量以及在涂料中的添加量（颜料体积浓度,PVC） 2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和
等参数对涂膜的光泽都有一定的影响。 85°镜面光泽的测定》。

（在此列示的，其后的试验均应使用到；）
1 实验部分
1.1 主要原材料 2 结果和讨论

醇酸清漆（C01-1）:工业级，常州光辉；丙烯酸树 2.1钛白粉粒度对涂膜光泽的影响
脂（LP64/12N）：工业级，赢创化学，钛白粉、涂料通
通过激光粒度仪测试不同粒度的钛白粉后，根据实
用助剂（稀释剂）均为市售工业品。
验方法1.3测试其对应的额漆膜光泽。涂膜光泽和颜料粒
1.2 实验仪器 度分布测定结果见表1。

表1 涂料中钛白粉粒度和涂膜光泽

钛白粉粒度分布/% 涂膜状态
2~1μm 1~0.8μm 0.8~0.6μm 0.6~0.5μm 0.5~0.2μm <0.2μm 20°光泽 外观
6.0 6.2 6.4 10.9 65.0 5.5 57 较模糊
4.5 5.1 10.0 6.3 71.0 3.1 61 较模糊
3.3 3.5 7.3 7.7 76.2 2.0 65 略模糊
1.7 4.8 5.6 6.3 81.0 0.6 68 不模糊

从表1测定结果表明，0.5μm以上的粒子含量多对涂
膜光泽影响很大，同时也要关注0.2μm以下粒子（小粒

子）在成膜过程中可能产生的聚集，都会使涂膜产生微
观的凹凸，使光泽度降低。见图1。
粒径分布窄 粒径分布宽
2.2 表面处理对涂膜光泽的影响
光滑表面，高光泽 粗糙表面，低光泽
表面处理属于钛白粉后处理工序的核心部分，又称 图1 钛白粉粒径分布与涂膜的关系

181
www.coatings.hc360.com 慧聪涂料网
